Jak narysować schody: precyzyjny szkic krok po kroku

Czy kiedykolwiek utknąłeś przy rysowaniu schodów w rzucie architektonicznym, walcząc z precyzyjnym obrysem stopni, kierunkiem biegu czy proporcjami, co kończy się frustracją i błędami? W tym poradniku krok po kroku wyjaśnię, jak opanować standardowe wymiary schodów (wysokość podstopnicy, grubość stopnia i nachylenie), stworzyć dokładny szkic z zaznaczonymi podstopniami, liniami kierunku oraz kluczowymi notatkami technicznymi, a następnie wyeksportować go do CAD bez żadnej utraty detali. Dzięki tym technikom twoje projekty przyspieszą od prostych prostokątnych schodów po spiralne czy łukowe konstrukcje eliminując zgadywanki i zapewniając profesjonalny efekt za każdym razem. Odkryj, jak proste triki zamieniają wyzwanie w rutynę, oszczędzając godziny pracy.

• Standardowe wymiary schodów
• Dobry szkic schodów podstawy
• Rysowanie podstopni krok po kroku
• Ostatni półstopień na szkicu
• Notatki na szkicu schodów
• Przesyłanie szkicu schodów
• Przykłady szkiców schodów
• Pytania i odpowiedzi: Jak narysować schody

Standardowe wymiary schodów

Schody w rzutach architektonicznych zawsze zaczynaj od normatywnych wymiarów, by obrys był zgodny z przepisami. Wysokość stopnia wynosi zazwyczaj 17-18 cm, szerokość 25-30 cm, co zapewnia komfort użytkowania. Policzki grubości 43 mm to standard dla drewnianych konstrukcji, unikając domyślnych wartości w CAD. Całkowita długość biegu zależy od liczby stopni, mnożąc szerokość przez ich ilość plus spoczniki.

W programach CAD rysuj krawędzie stopni jako linie o grubości 0,5 mm dla czytelności. Kierunek biegu oznacz strzałką z numeracją stopni od dołu. Dla schodów zwrotnych uwzględnij szerokość spocznika minimum 80 cm. Nietypowe konstrukcje, jak kręte, wymagają promienia co najmniej 30 cm na stopień wewnętrzny.

Dobry szkic schodów podstawy

Dobry szkic schodów to podstawa szybkich projektów wstępnych w CAD, wart więcej niż opis słowny. Zaczynaj od obrysu całego biegu, zaznaczając kierunek strzałką i numerację. Krawędzie stopni rysuj zygzakiem, oddając nachylenie. Dla precyzji zeskaluj 1:20 lub 1:50, pasując do rzutu.

W szkicu podkreśl konstrukcję nośną: policzki i słupki. Unikaj błędów, opisując niestandardowe wymiary od razu, np. grubość 43 mm. Dodaj wizualizacje podstopni, by producent nie zgadywał. Odwzoruj szkic klienta 1:1, dostosowując tylko do podanych detali.

Używaj prostych linii dla spoczników, minimum 90 cm szerokości. W CAD kopiuj warstwy dla wariantów. Zawsze testuj czytelność po wydruku.

Rysowanie podstopni krok po kroku

Rysowanie podstopni zaczyna się od wyboru opcji montażu. Najpierw narysuj policzki z wycięciami na stopnie. Dla dłutowania zaznacz rowki głębokości 2 cm w policzkach i słupkach. Dodaj szablon 1:1 dla docięcia główek.

• Krok 1: Obrysuj podstopnice prostokątami 1,6-2,0 cm grubości.
• Krok 2: Zaznacz dobijanie z tyłu dla prostych konstrukcji.
• Krok 3: Wizualizuj w przekroju, pokazując opcje dłutowania.
• Krok 4: Dopasuj do biegu, mnożąc przez liczbę stopni.

W CAD użyj polilinii dla krzywizn w schodach krętych. Pokazuj kilka wariantów na jednym szkicu. To ułatwia produkcję bez pytań.

Dla nakładanych podstopni wydłuż o 2 cm z przodu. Testuj w 3D podglądzie.

Ostatni półstopień na szkicu

Ostatni półstopień licujący ze stropem rysuj zawsze w standardzie 6 cm szerokości. Dla nakładanych stopni zwiększ do 14 cm, zaznaczając na szkicu. Umieść go na końcu biegu, wyrównując z poziomem podłogi górnej.

Jeśli klient rezygnuje z ostatniego stopnia, napisz wyraźnie: "bez ostatniego stopnia". W CAD oznacz warstwą koloru dla wyróżnienia. To zapobiega błędom montażowym.

W nietypowych konstrukcjach dostosuj wysokość do spocznika. Pokazuj przekrój z wymiarami.

Notatki na szkicu schodów

Notatki na szkicu to klucz do precyzji dopisz "w standardzie 1,6–2,0 cm, dobijane z tyłu (proste)". Zawsze opisuj niestandardowe detale, jak grubość policzków 43 mm. Używaj strzałek wskazujących elementy.

Lista kluczowych notatek obejmuje kierunek biegu, liczbę stopni i materiały. Dla CAD eksportuj z anotacjami. To wart 100 słów opis.

Unikaj domyślnych wartości, podkreślając zmiany. Dodaj skalę i datę.

Przesyłanie szkicu schodów

Najlepiej zeskanuj szkic lub zrób wyraźne zdjęcie i prześlij mailem, zachowując detale. W CAD eksportuj PDF w wysokiej rozdzielczości. Unikaj kompresji JPEG dla linii.

Dla projektów wstępnych dodaj wizualizacje 3D jako załącznik. To przyspiesza realizację. Zawsze potwierdzaj odbiór.

Przykłady szkiców schodów

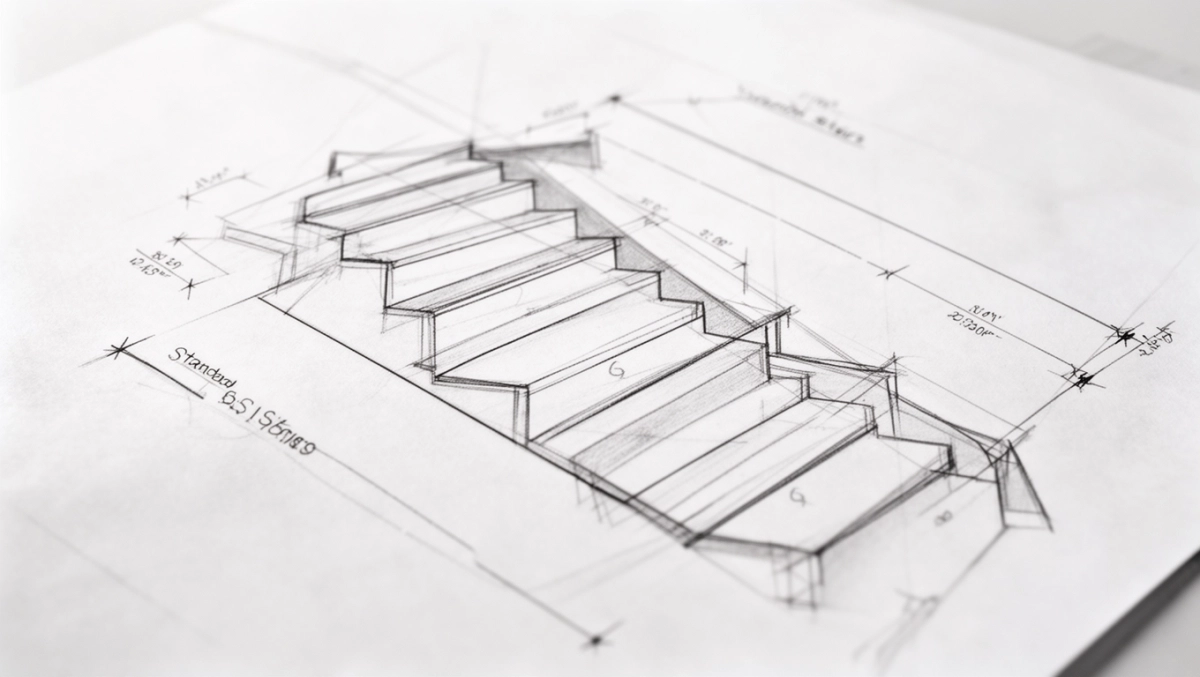

Przykładowy szkic prostych schodów pokazuje zygzak krawędzi z notatką o podstopniach. Kierunek biegu strzałką, wymiary przy każdym stopniu. Ostatni półstopień 6 cm wyróżniony.

W drugim przykładzie schody zwrotne z dłutowaniem w policzkach, szablon 1:1 do główek. Notatka "bez ostatniego stopnia" jasna. Pełen obrys z wizualizacją.

Nietypowa konstrukcja kręta z promieniem i opcjami podstopni. Czytelny w CAD i na papierze.

Pytania i odpowiedzi: Jak narysować schody

• Jak poprawnie narysować obrys schodów na rzucie architektonicznym?

  Narysuj obrys schodów z zaznaczonym kierunkiem biegu strzałką, krawędziami stopni i policzków. Wskaż grubość policzków np. 43 mm oraz szerokość ostatniego półstopnia 6 cm w standardzie lub 14 cm przy nakładanych stopniach. Dopisz notatki o niestandardowych wymiarach, by uniknąć błędów.

• Jak oznaczyć konstrukcję podstopni na szkicu schodów?

  Narysuj kilka opcji podstopni: dłutowanie w policzkach i słupkach lub docięcie główek. Dołącz szablon 1:1. Wskaż standardową grubość 1,6-2,0 cm z dobijaniem z tyłu dla prostych konstrukcji. Uzupełnij wizualizacje, by ułatwić produkcję.

• Co zrobić, jeśli klient nie chce ostatniego stopnia na schodach?

  Napisz wyraźnie na szkicu: bez ostatniego stopnia. Zawsze odwzoruj szkic klienta 1:1, dostosowując wykonanie tylko do podanych detali, i unikaj wartości domyślnych.

• Jak przesłać szkic schodów do realizacji?

  Zeskanuj szkic lub zrób wyraźne zdjęcie i prześlij mailem. Dodaj kluczowe informacje, wymiary i notatki bezpośrednio na rysunku. Pokazuj przykłady czytelnych szkiców z pełnymi detalami dla przyspieszenia projektu.
